1.1

Основание/боковые стенки

HARDOX 450 и HARDOX 500 TUF — высоко износостойкая сталь. Доступны варианты производства от 4/3 мм до 8/6 мм.

1.2

Передняя панель/задняя крышка

HARDOX 450 и HARDOX 500 TUF — высоко износостойкая сталь.

1.3

Опоры и поперечины

S700 MC – S355 JR высоко износостойкая сталь.

1.4

Продольные держатели корпуса

S700 MC – S355 JR высоко износостойкая сталь.

2.1

Платформа шасси

Опоры каркаса изготовлены из высокопрочной стали S700 MC. Он изготовлен из высокопрочной продольной несущей конструкции с использованием двутавровой сварки под флюсом.

2.2

Поперечины и опоры шасси

S700 MC – S355 JR высоко износостойкая сталь.

2.3

Механические опоры          (тонн)

Регулируемый по скорости, с динамической грузоподъемностью 24 тонны.

2.4

 King Pin

Стандарт ECE R55 с 2-дюймовым поворотным шкворнем

2.5

Специфические особенности оси

Стандартное производство включает в себя:

• 12-тонные оси с барабанными тормозами

• Двойные рессоры диаметром 100 мм.

• Усиленные амортизаторы повышенной прочности.

• 30/30 камер аварийного тормоза с камерами рабочего тормоза

• Пневморессоры типа 813

• Варианты подъема с одной или двумя осями

Варианты марок осей: грузоподъемность 9 или 12 тонн

Турецкие бренды: PIRLANTA (Relax) - ÖZKOÇ - SERTEL

Европейские бренды: BPW - SAF HOLLAND - VALX

2.6

Шины и диски

Шина 385/65/R22,5 / стальные диски 11,75 x 22,5

2.7

Тормозная системы

Электропневматическая тормозная система WABCO или KNORR 2S/2M с EBS, соответствующая требованиям ECE R13.

2.8

Электрооборудование / осветительные приборы

Электрическая и осветительная система в соответствии с Регламентом ECE R48.

2.9

Задняя противоподкатная защита

Бампер складного типа соответствует требованиям ECE R58.

2.10

Велосипедные перила (боковая защита)

Складной тип соответствует требованиям ECE R73.

2.11

Брызговики

Пластиковые брызговики - брызговик Anti-Spray

3.1

Опрокидывающий цилиндр

Марки HİDROMAS  типа 175 – 5- 5550 C

3.2

Маслянный бак

Масляный бак HİDROMES прямоугольного типа с индикатором. (Доступны круглый тип и другие варианты производства бренда)

3.3

Гидравлическое масло

ISO VG 32 – 46 - 68

3.4

Гидравлические шланги

Шланги стальные R2  высокого давления

3.5

ВОМ – устройства связанные с насосами и грузовиками

Не входит в стандартную комплектацию, предлагается в качестве опции.

4.1

Стандартные аксессуары

Ящик для инструментов из пластика или листового металла (1 шт.), манометр для измерения нагрузки (1 шт.), противооткатные упоры (1шт.), кронштейн запасного колеса (1шт.), шкаф для огнетушителя (без трубки) (1 шт.), лестница (1шт.)

5.1

Особенности покраски

После пескоструйной очистки поверхности наносится эпоксидная грунтовка и акриловое верхнее покрытие соответствующей толщины пленки и желаемого цвета.

• Задняя крышка с гидравлическим рычагом

• Алюминиевый обод

• Брезентовые системы

• Кнопка поддержки укладки асфальта (Finisher)

• Предупреждение о опрокидывании (Tilt-Alert).

• Полная электронная подвеска (ECAS – I-LEVEL).

• Smart Board

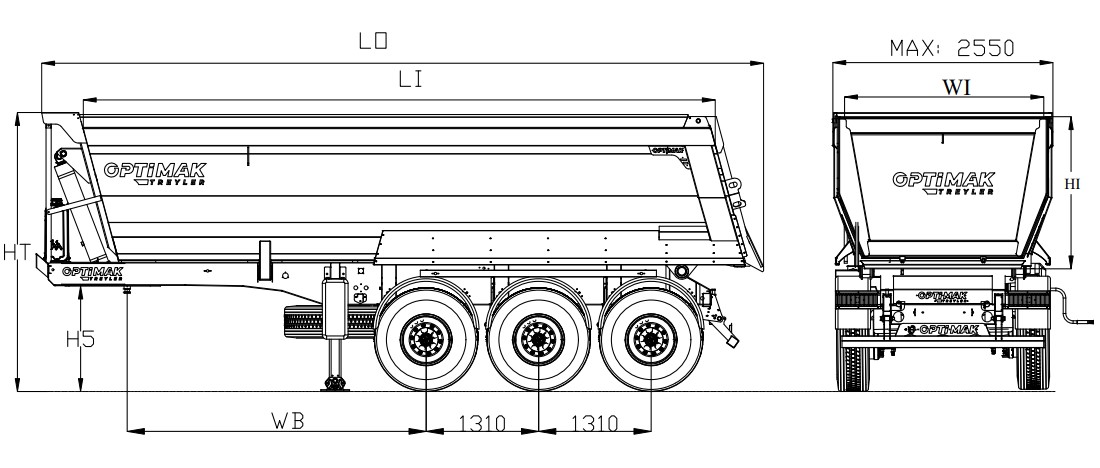

HPT-700

HPT-730

HPT-760

HPT-810

Внутренняя длина (мм) - LI

7.000 мм

7.300 мм

7.600 мм

8.100 мм

Внутренняя ширина (мм) - WI

2.300 мм

2.300 мм

2.300 мм

2.300 мм

Внутренняя высота (мм) - HI

Mин: 1.450 мм

Mакс: 1.800 мм

Mин: 1.450 мм

Mакс: 1.800 мм

Mин: 1.450 мм

Mакс: 1.800 мм

Mин: 1.600 мм

Mак: 1.800 мм

Объем (м3)

18 – 20 – 22 м³

22 – 24 – 26 м³

26 – 28 – 29 m³

30 – 32 – 34 м³

Колесная база (мм) – WB

3.180 мм

3.480 мм

3.780 мм

4.080 мм

Высота седельно-сцепного устройства (мм) – H5

1.220 мм

1.220 мм

1.220 мм

1.220 мм

Общая высота (мм) - HT

Mин: 3.050 мм

Mакс: 3.400 мм

Mин: 3.050 мм

Mакс: 3.400 mm

Mин: 3.050 мм

Mакс: 3.400 mm

Mин: 3.250 мм

Mакс: 3.450 мм

Общая длина  (мм) - LO

8.150 мм

8.450 мм

8.750 мм

9.400 мм

Максимальный угол подъема кузова

44^o

44^o

44^o

44^o

Снаряженная масса (кг)

Mин: 6.400 кг

Mакс: 7.300 кг

Mин: 6.600 кг

Mакс: 7.500 кг

Mин: 6.750 кг

Mакс: 7.650 кг

Min: 7.600 кг

Max: 9.500 кг

Техническая грузоподъемность (кг)

40.000 кг

40.000 кг

40.000 кг

40.000 кг

Номинальная грузоподъемность (кг)

Мин: 32.700 кг

Mакс.: 33.600 кг

Mин: 32.500 кг

Mакс: 33.400 кг

Mин: 32.350 кг

Mакс: 33.250 кг

Mин: 30.500 кг

Mакс: 32.400 кг
