1.1

Taban / Yan Duvarlar

HARDOX 450, HARDOX 500 TUF, yüksek aşınma dirençli çelik ve S700 MC yüksek mukavemet çeliği.

 3/3 mm ile 8/6 mm arası üretim seçenekleri mevcuttur

1.2

Ön Panel / Arka Kapak

HARDOX 450, HARDOX 500 TUF, yüksek aşınma dirençli çelik ve S700 MC yüksek mukavemet çeliği.

1.3

Omuz Sacı ve Traversler

S700 MC – S355 JR Yüksek mukavemet çeliği.

1.4

Damper Boyuna Taşıyıcıları

S700 MC – S355 JR Yüksek mukavemet çeliği.

2.1

Şasi platform

Yüksek mukavemetli S700 MC çelikten I kesit olarak imal edilmektedir.

2.2

Ara Traversler

S700 MC Yüksek mukavemet çeliği.

2.3

Mekanik Ayak

24 ton dinamik yük kapasiteli, hız ayarlı.

2.4

King Pin

ECE R55 Regülasyonuna uygun 2” civatalı King Pin

2.5

Dingil özellikleri

Standart üretim:

• 12 Tonluk kampana fren dingiller
• 100 lük çift kat makas
• Güçlendirilmiş ağır tip amortisörler
• 30 luk servis fren, 30/30 imdatlı fren körükleri
• 813 Tip havalı süspansiyon körükleri
• Tek – Çift dingil kaldırma seçenekleri

Dingil Marka Opsiyonları,

9 veya 12 Tonluk

Yerli Markalar: PIRLANTA – ÖZKOÇ – SERTEL

İthal Markalar: BPW – SAF HOLLAND - VALX

2.6

Lastik – Jant

385/65/R22,5 lastik  / 11,75 x 22,5 Çelik jant

2.7

Fren sistemi

• ECE R13 Regülasyonuna uygun WABCO veya KNORR 2S/2M  elektro-pnömatik EBS fren sistemi
• Damper yol emniyet sistemi (Seyir halinde zorunlu indirme)

2.8

Elektrik Sistemi

ECE R48 Regülasyonuna uygun elektrik ve aydınlatma sistemi

2.9

Tampon

ECE R58 Regülasyonuna uygun, katlanır tip tampon.

2.10

Bisiklet Korkuluğu (Yan Koruma)

ECE R73 Regülasyonuna uygun, açılır tip.

2.11

Çamurluklar

Plastik çamurluk – Sac muhafaza, Anti-Sprey çamurluk paspası

3.1

Damper Kaldırma

175 – 5- 5550 C TİPİ HİDROMAS MARKA

3.2

Yağ tankı

HİDROMAS dikdörtgen tip göstergeli yağ tankı. (Yuvarlak tip ve diğer marka üretim seçenekleri mevcut)

3.3

Hidrolik yağ

ISO VG 32 – 46 - 68

3.4

Hidrolik Hortumlar

R2 Çelik yüksek basınç hortumları

3.5

PTO – POMPA ve ÇEKİCİYLE ALAKALI TERTİBATLAR

Standart üretime dahil değildir, opsiyonel olarak sunulmaktadır

4.1

Standart Aksesuarlar

Plastik veya sac takım sandığı (1) , yük ölçüm manometresi(1), teker takozu(1), stepne taşıyıcı(1), yangın tüpü dolabı (tüpsüz)(1), merdiven (1)

5.1

BOYA ÖZELLİKLERİ

Kumlama ile yüzey temizlik işlemi yapıldıktan sonar uygun film kalınlığında ve istenilen renklerde Epoksi astar ve Akrilik son kat boya uygulaması yapılmaktadır.

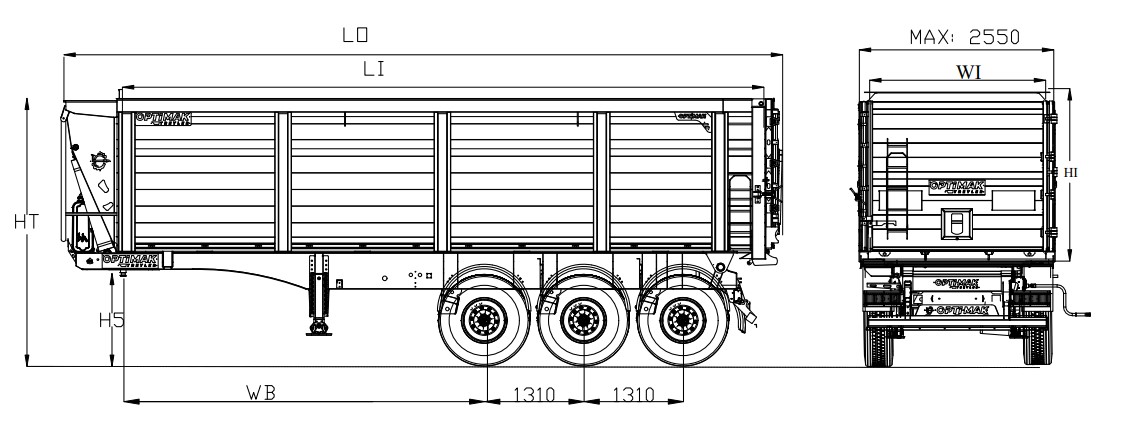

AKR-800

AKR-860

İç Uzunluk (mm) - LI

8.000 mm

8.600 mm

İç Genişlik (mm) - WI

2.320 mm

2.320 mm

İç Yükseklik (mm) - HI

Min: 1.800 mm

Max: 2.200 mm

Min: 1.800 mm

Max: 2.200 mm

İç Hacim (m³)

33 – 37 – 39 m³

36 – 39 – 42 m³

Aks Mesafesi (mm) - WB

4.200 mm

4800 mm

5. Teker Yüksekliği (mm) – H5

1.220 mm

1.220 mm

Toplam Yükseklik (mm) - HT

Min: 3.250 mm

Max: 3.700 m

Min: 3.250 mm

Max: 3.700 m

Toplam Uzunluk (mm) - LO

9.000 mm

9.600 mm

Maksimum Damper Açısı

44^o

44^o

Boş Ağırlık (kg)

Min: 6.500 kg

Max: 9.500 kg

Min: 6.500 kg

Max: 9.500 kg

Teknik Yüklü Kapasite (kg)

40.000 kg

40.000 kg

Teknik Taşıma Kapasitesi (kg)

Min: 30.500 kg

Max: 33.500 kg

Min: 30.500 kg

Max: 33.500 kg
